分布式-Dubbo01-认识分布式

发表于 更新于 分类于
Dubbo认识分布式

分布式架构的发展历史与背景

理解分布式架构

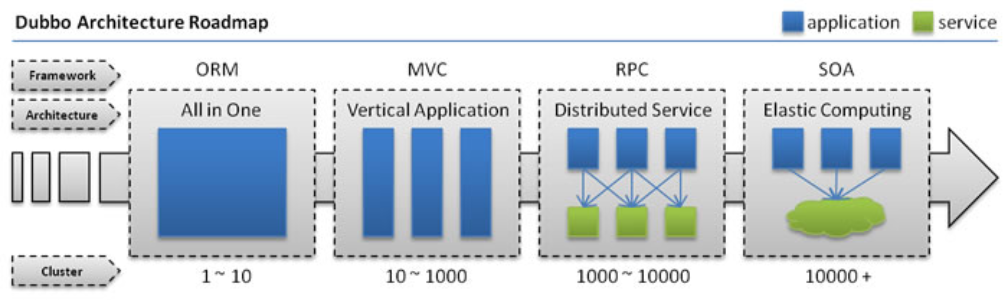

软件架构的发展历史

参考：https://blog.csdn.net/fdxcg_x/article/details/115708922

1320926-20200722145816632-206965628

单体架构

优点

  • 小项目开发快 成本低
  • 架构简单
  • 易于测试
  • 易于部署

缺点

  • 大项目模块耦合严重，不易开发，维护，沟通成本高
  • 新增业务困难
  • 核心业务与边缘业务混合在一块，出现问题互相影响

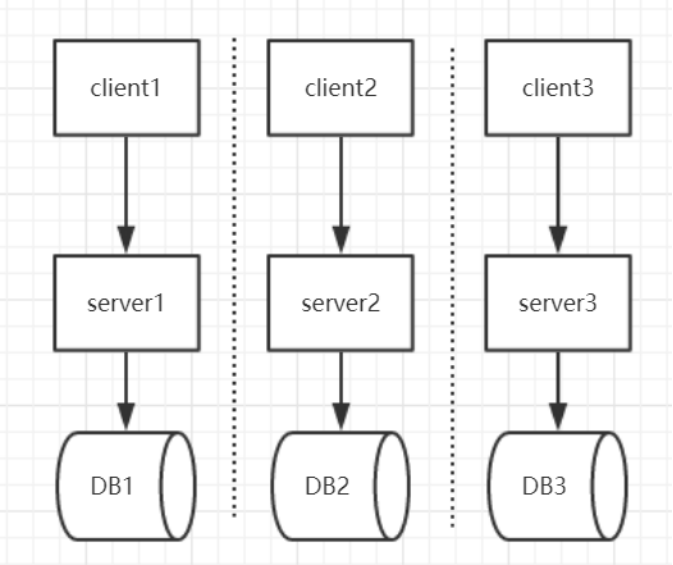

垂直架构

image-20220628082810793

​ 根据业务把项目垂直切割成多个项目，因此这种架构称之为垂直架构。此时用于加速前端页面开发的**Web框架(MVC)**是关键

优点

1、项目架构简单、前期开发成本低，周期短，适合小型项目

2、通过垂直拆分，原来的项目不至于无线扩大

3、不同项目可以采用不同的技术

4、可针对核心业务服务增加集群节点

1、系统拆分实现了流量切割，降低单体时的流量集中

2、业务拆分，可以针对不同模块优化部署迭代，互不影响

3、方便水平扩展、负载均衡、容错率高

缺点

1、服务之间的调用方式、接口协议不统一

2、服务监控不到位

3、服务ip和端口发生变更时，不好维护

4、搭建集群之后，实现负载均衡比较复杂。比如：内网负载，在迁移得时候会影响调用方的路由，导致线上故障

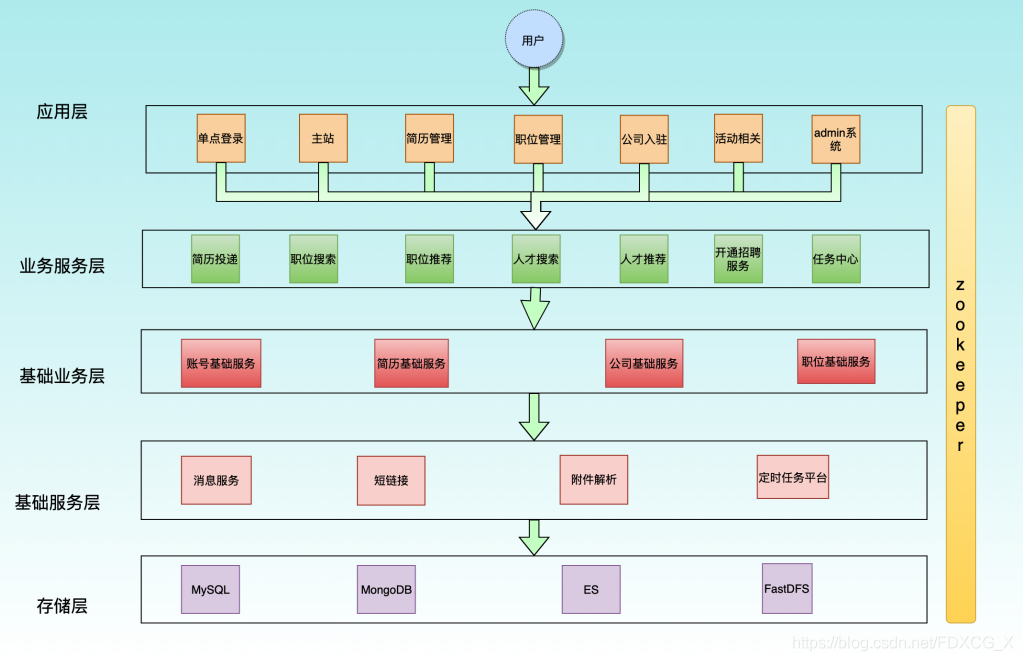

分布式架构（SOA（Service Oriented Architecture））

​ “面向服务的架构，是一个架构模型或者一种设计方法，而并不是服务解决方案。其中包含多个服务， 服务之间通过相互依赖或者通过通信机制，来完成相互通信的，最终提供一系列的功能。一个服务通常以独立的形式存在与操作系统进程中。各个服务之间通过网络调用 。

​ 跟 SOA 相提并论的还有一个 ESB（企业服务总线），简单来说ESB就是一根管道，用来连接各个服务节点。为了集成不同系统，不同协议的服务，ESB 可以简单理解为：它做了消息的转化解释和路由工作，让不同的服务互联互通；


SOA 所解决的核心问题

  1. 系统集成：站在系统的角度，解决企业系统间的通信问题，把原先散乱、无规划的系统间的网状结构，梳理成规整、可治理的系统间星形结构，这一步往往需要引入 一些产品，比如 ESB、以及技术规范、服务管理规范；这一步解决的核心问题是【有序】
  2. 系统的服务化：站在功能的角度，把业务逻辑抽象成可复用、可组装的服务，通过服务的编排实现业务的快速再生。目的：把原先固有的业务功能转变为通用的业务服务，实现业务逻辑的快速复用；这一步解决的核心问题是【复用】
  3. 业务的服务化：站在企业的角度，把企业职能抽象成可复用、可组装的服务；把原先职能化的企业架构转变为服务化的企业架构，进一步提升企业的对外服务能力；前面两步都是从技术层面来解决系统调用、系统功能复用的问题。第三步，则是以业务驱动把一个 业务单元封装成一项服务。这一步解决的核心问题是 【高效】

优点

1、服务以接口为粒度，对调用者屏蔽接口底层细节

2、业务分层后架构更加清晰，业务模块化后职责单一，便于业务功能转化实现快速复用

3、服务间统一的通信协议

缺点

1、服务拆分粒度把控复杂，容易造成服务模块边界不清晰

2、服务接口剧增，调用链路长，容易超时等

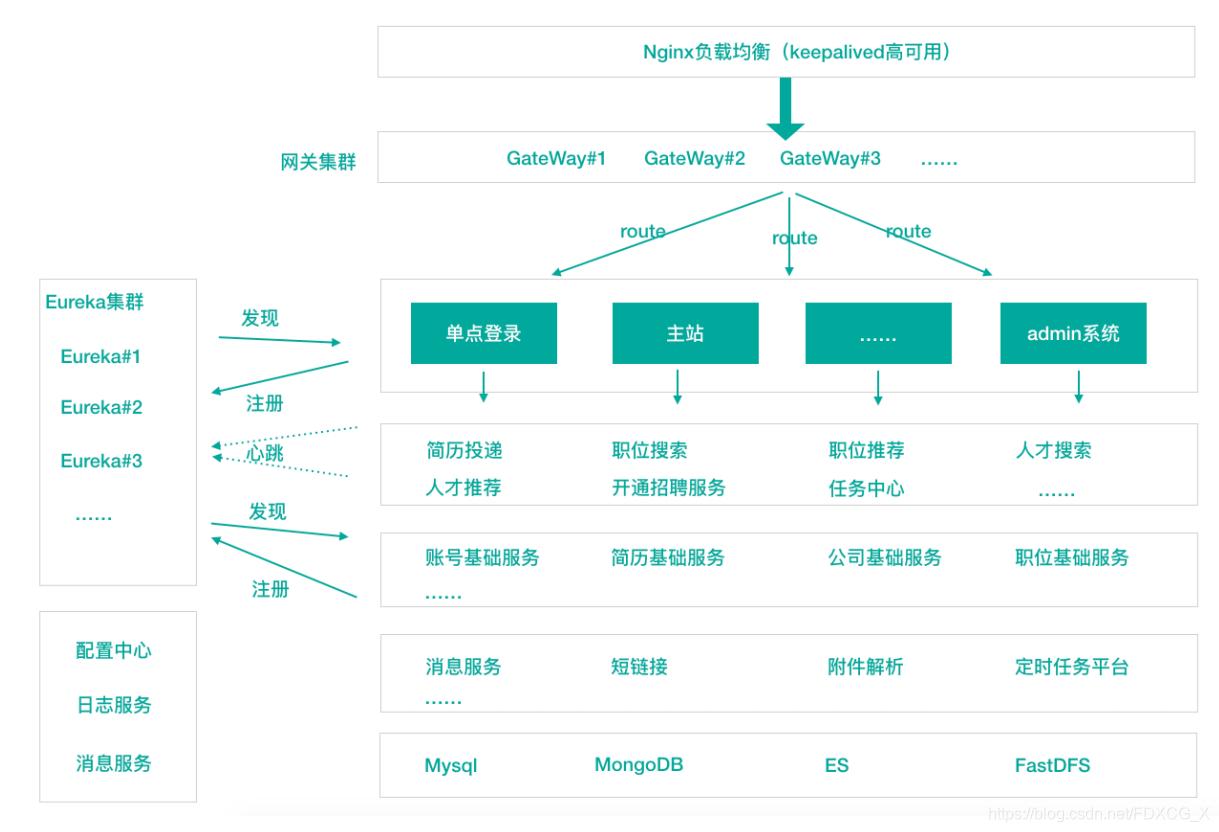

微服务架构


SOA架构的一种拓展和变种，强调去中心化、服务拆分粒度更小。

优点

1、能够被一个团队单独进行敏捷开发（开发、测试、部署、运维）实现DevOps开发运维一体化

2、各服务功能单一、粒度小

3、服务间的依赖性弱、独立性强、各个服务可以独立部署

缺点

1、难以管理、服务边界问题

2、调用链路长、链路跟踪、问题定位难度较大

3、分布式事务问题

分布式架构带来的问题

问题

1、分布式事务

2、分布式任务

3、服务依赖关系复杂，调用链路长，需考虑服务降级、熔断、限流等

4、部署运维成本增加

5、不允许服务有状态

​ 无状态服务是指对单次请求的处理，不依赖其他请求，也就是说，处理一次请求所需的全部信息，要么都包含在这个请求里，要么可以从外部获取到（比如说数据库），服务器本身不存储任何信息。

6、分布式会话

​ 此仅针对应用层服务，不能将Session 存储在一个服务器上。

改造面临的风险

1、新功能与旧bug需要2套代码同时维护

2、业务的拆分、完整性问题

3、团队协作方式的转变

4、开发人员的技能提升

5、系统交付部署方式的改变

​ 些问题解决涉及业务部门及整个技术部门（开发、测试、运维）协商与工作标准的制定。业务相关问题暂不做讨论,技术架构上应该要清楚自己的职责是，如何通过技术手段把业务波动降至最低、开发成本最低、实施风险最低？

如何选型分布式架构

RPC远程调用技术

协议 描述 优点 缺点
RMI JAVA 远程方法调用、使用原生二进制方式进行序列化 简单易用、SDK支持，提高开发效率 不支持跨语言，不支持负载均衡
Web Service 比较早系统调用解决方案 ，跨语言, 其基于WSDL 生成 SOAP 进行消息的传递。 SDK支持、跨语言 实现较重，发布繁琐
Http 采用http +json 实现 简单、轻量、跨语言 不支持SDK
Hessian 采用http +hessian 序列化实现 简单，轻量、sdk支持 不能跨语言

RPC调用需要解决的问题

微服务调用中中，如何实现A->B的负载均衡、服务发现、健康监测、容错的功能呢？

负载均衡：这么多个机器调用哪一台?

服务发现：样发现新的服务地址呢？

健康检测：服务关宕机或恢复后怎么办？

容错：如果调用其中一台调用出错了怎么办？

3种代理架构比较

参考文档：https://blog.csdn.net/adparking/article/details/114577835

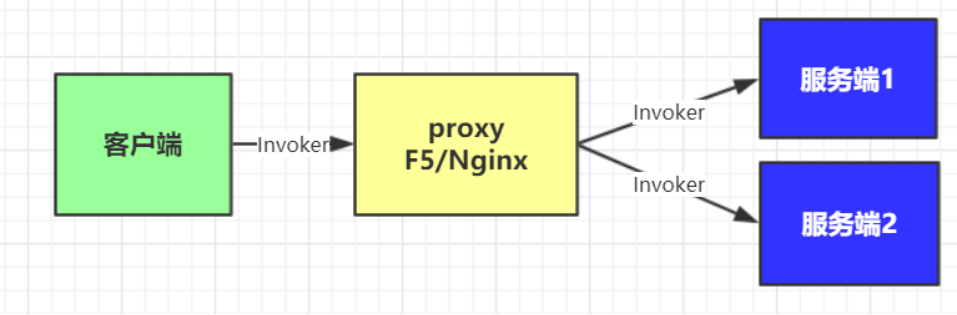

1、集中式负载均衡（4层代理（F5硬件代理）+7层代理（Nginx软件代理））

image-20220727085907484

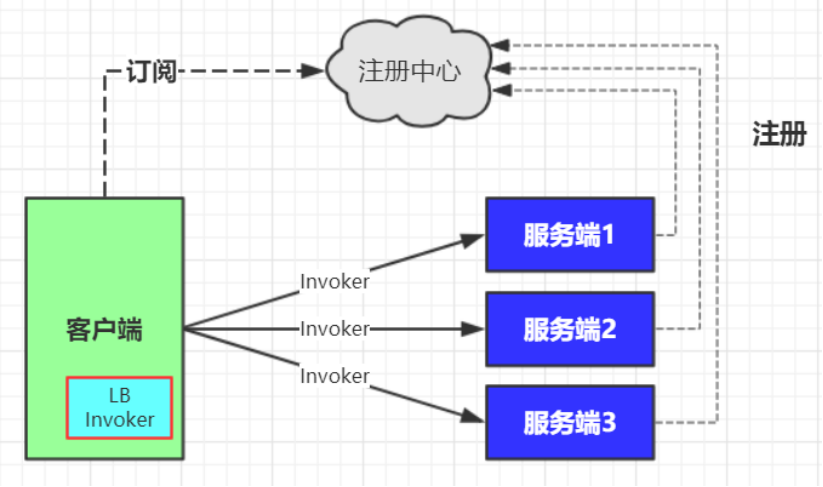

2、嵌入应用内部的去中心化架构（服务发现与注册 consul nacos ribbon）

image-20220727085941776

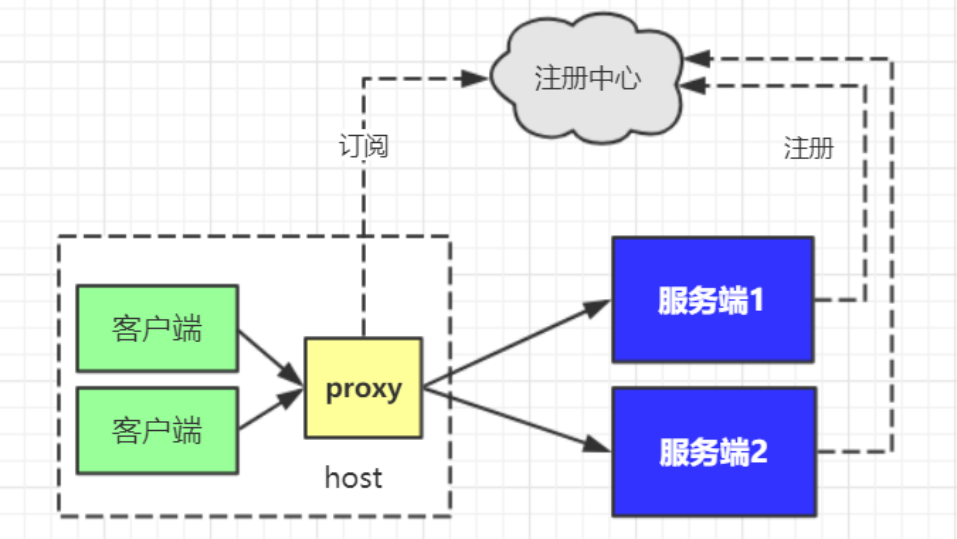

3、基于独立代理进程的Service Mesh（服务网格）架构

image-20220727090005751

模式 优点 缺点 适应场景 案例
集中式负载架构 简单集中式治理与语言无关 配置维护成本高多了一层IO单点问题（硬件F5+软件nginx两层负载，F5以主从HA部署，nginx则以集群多实例部署） 大部分公司都适用，对运维有要求 亿贝、携程、早期互联网公司
客户端嵌入式架构 无单点性能更好 客户端复杂语言栈要求 中大规模公司、语言栈统一 Dubbo 、Twitter finagle、Spring Cloud Ribbon
独立进程代理架构 无单点性能更好与语言无关 运维部署复杂开发联调复杂 中大规模公司对运维有要求 Smart StackService Mesh

RMI 远程调用架构

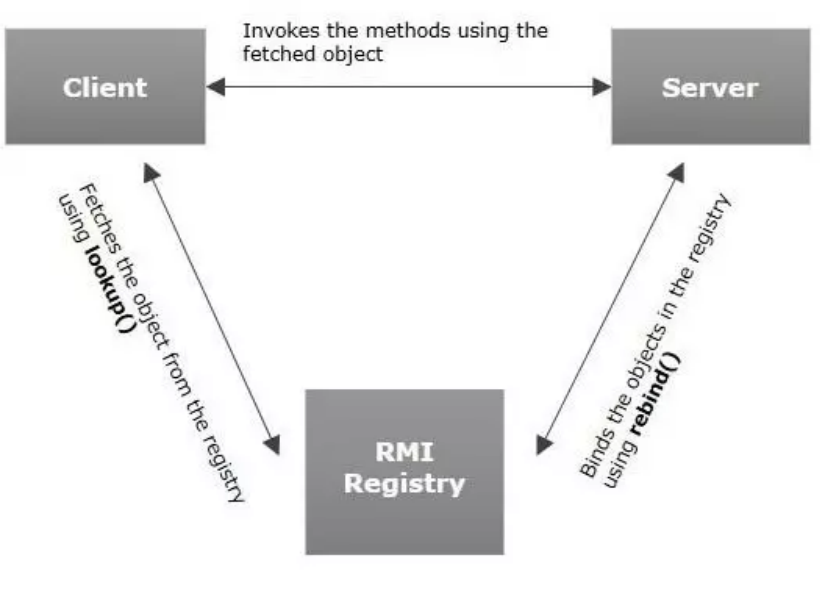

​ Java RMI，即 远程方法调用(Remote Method Invocation)，一种用于实现远程过程调用(RPC)(Remote procedure call)的Java API， 能直接传输序列化后的Java对象和分布式垃圾收集。它的实现依赖于Java虚拟机(JVM)，因此它仅支持从一个JVM到另一个JVM的调用。

image-20220727084716917

1、注册中心（可以是服务提供者本身）：

1
LocateRegistry.createRegistry(8080);

2、注册远程服务

1
2
UserService hello = new UserServiceImpl();
Naming.bind("rmi://localhost:8080/UserService3", hello);

3、引用远程服务，并发起调用

1
2
UserService userService = (UserService) Naming.lookup("rmi://localhost:8080/UserService");
userService.getName(11);

Dubbo架构与设计说明

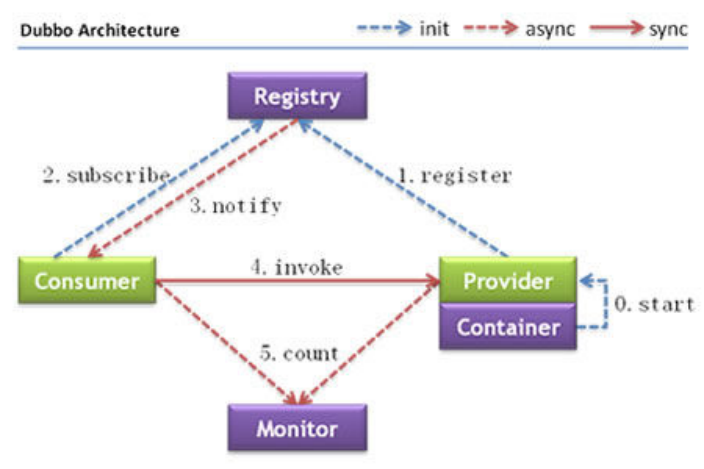

架构图

image-20220727085813804

流程说明

  1. Provider(提供者)绑定指定端口并启动服务
  2. 指供者连接注册中心，并发本机IP、端口、应用信息和提供服务信息发送至注册中心存储
  3. Consumer(消费者），连接注册中心 ，并发送应用信息、所求服务信息至注册中心
  4. 注册中心根据 消费 者所求服务信息匹配对应的提供者列表发送至Consumer 应用缓存。
  5. Consumer 在发起远程调用时基于缓存的消费者列表择其一发起调用。
  6. Provider 状态变更会实时通知注册中心、在由注册中心实时推送至Consumer

这么设计的意义：

  1. Consumer 与Provider 解偶，双方都可以横向增减节点数。
  2. 注册中心对本身可做对等集群，可动态增减节点，并且任意一台宕掉后，将自动切换到另一台
  3. 去中心化，双方不直接依懒注册中心，即使注册中心全部宕机短时间内也不会影响服务的调用
  4. 服务提供者无状态，任意一台宕掉后，不影响使用

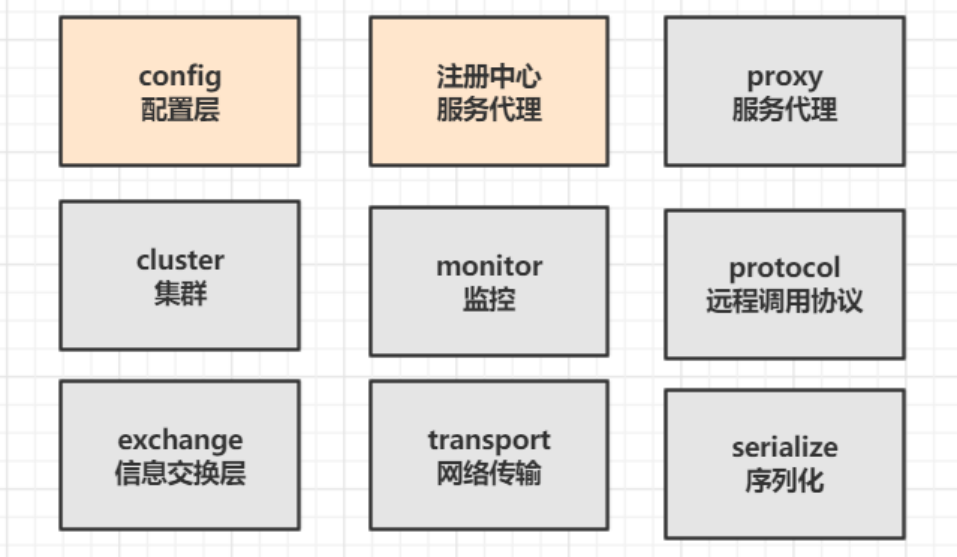

Dubbo 整体设计

image-20220727090423881

  • config 配置层：对外配置接口，以 ServiceConfig, ReferenceConfig 为中心，可以直接初始化配置类，也可以通过 spring 解析配置生成配置类
  • proxy 服务代理层：服务接口透明代理，生成动态代理 扩展接口为 ProxyFactory
  • registry 注册中心层：封装服务地址的注册与发现，以服务 URL 为中心，扩展接口为 RegistryFactory, Registry, RegistryService
  • cluster 路由层：封装多个提供者的路由及负载均衡，并桥接注册中心，以 Invoker 为中心，扩展接口为 Cluster, Directory, Router, LoadBalance
  • monitor 监控层：RPC 调用次数和调用时间监控，以 Statistics 为中心，扩展接口为 MonitorFactory, Monitor, MonitorService
  • protocol 远程调用层：封装 RPC 调用，以 Invocation, Result 为中心，扩展接口为 Protocol, Invoker, Exporter
  • exchange 信息交换层：封装请求响应模式，同步转异步，以 Request, Response 为中心，扩展接口为 Exchanger, ExchangeChannel, ExchangeClient, ExchangeServer
  • transport 网络传输层：抽象 mina 和 netty 为统一接口，以 Message 为中心，扩展接口为 Channel, Transporter, Client, Server, Codec
  • serialize 数据序列化层：可复用的一些工具，扩展接口为 Serialization, ObjectInput, ObjectOutput, ThreadPool

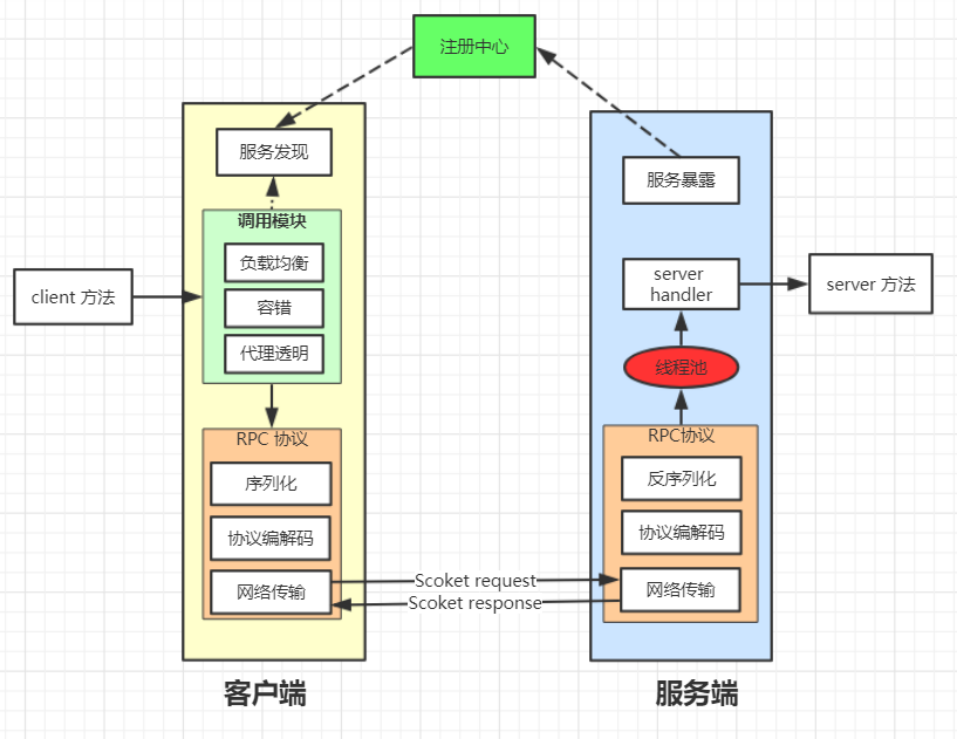

协作流程如下：

image-20220727090534527

Dubbo 中的SPI机制

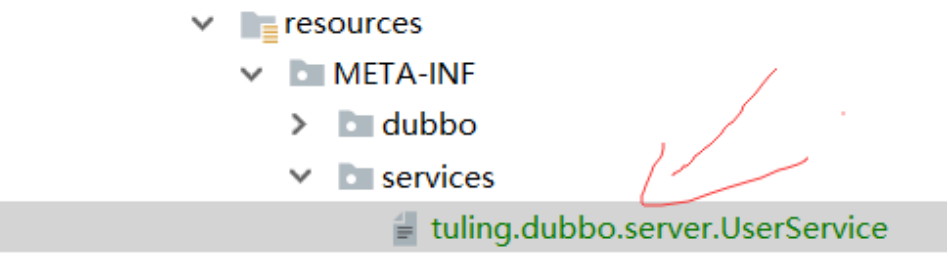

java的SPI:具体约定为:当服务的提供者，提供了服务接口的一种实现之后，在jar包的META-INF/services/目录里同时创建一个以服务接口命名的文件。该文件里就是实现该服务接口的具体实现类。而当外部程序装配这个模块的时候，就能通过该jar包META-INF/services/里的配置文件找到具体的实现类名，并装载实例化，完成模块的注入。 基于这样一个约定就能很好的找到服务接口的实现类，而不需要再代码里制定。jdk提供服务实现查找的一个工具类java.util.ServiceLoader

image-20220727091542633

1
2
3
4
5
6
7
8
public static void main(String[] args) {
    Iterator<UserService> services = ServiceLoader.load(UserService.class).iterator();
    UserService service = null;
    while (services.hasNext()) {
        service = services.next();
    }
    System.out.println(service.getUser(111));
}

Dubbo的SPI机制：

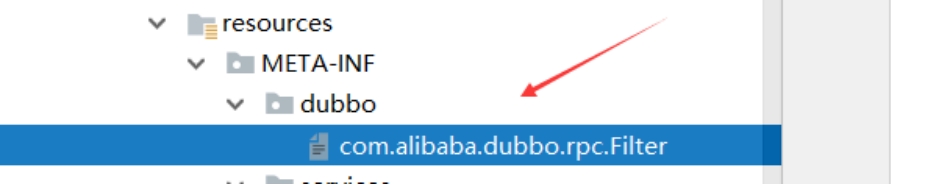

dubbo spi 目录文件


dubbo spi 文件内容：

luban=tuling.dubbo.server.LubanFilter

装配自定义Filter

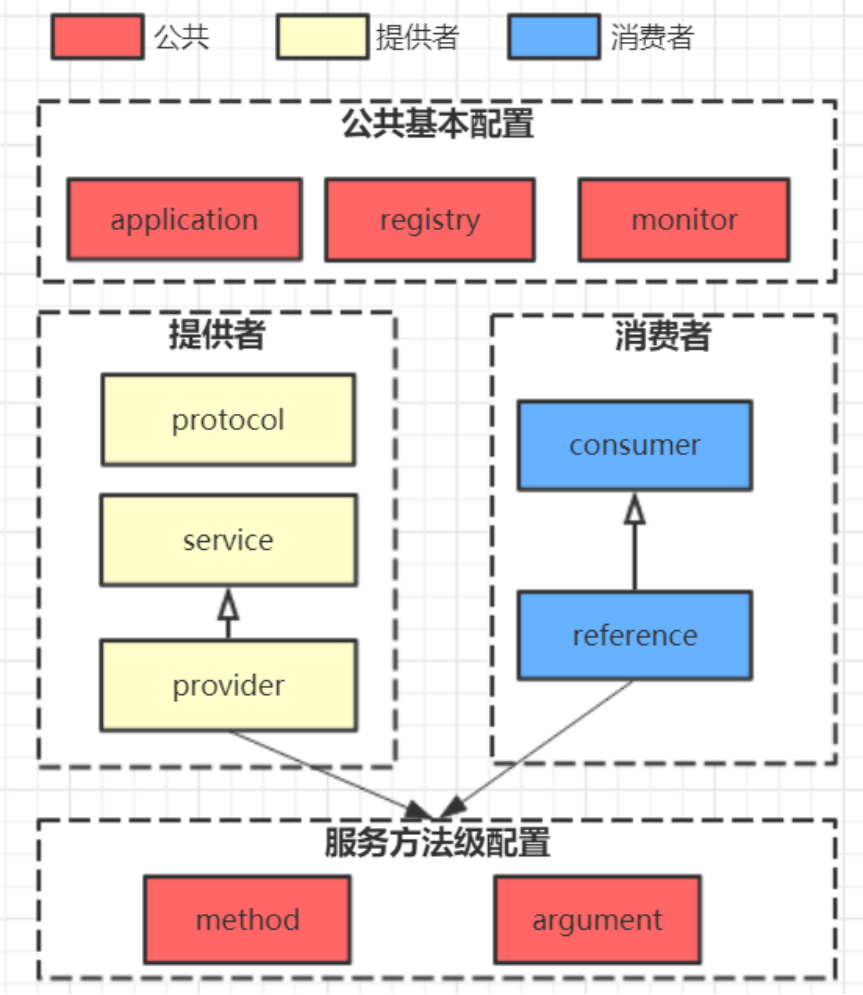

配置关系图

image-20220728220127188

Dubbo调用模块

dubbo调用模块核心功能是发起一个远程方法的调用并顺利拿到返回结果，其体系组成如下：

透明代理：通过动态代理技术，屏蔽远程调用细节以提高编程友好性。

负载均衡：当有多个提供者是，如何选择哪个进行调用的负载算法。

容错机制：当服务调用失败时采取的策略

调用方式：支持同步调用、异步调用

透明代理：

参见源码：

com.alibaba.dubbo.config.ReferenceConfig#createProxy

com.alibaba.dubbo.common.bytecode.ClassGenerator

com.alibaba.dubbo.rpc.proxy.javassist.JavassistProxyFactory

负载均衡

Dubbo 目前官方支持以下负载均衡策略：

  1. 随机(random)：按权重设置随机概率。此为默认算法.
  2. 轮循(roundrobin):按公约后的权重设置轮循比率。
  3. 最少活跃调用数(leastactive):相同活跃数的随机，活跃数指调用前后计数差。
  4. 一致性Hash(consistenthash ):相同的参数总是发到同一台机器

为避免热点问题，一致性哈希使用虚拟节点，增大节点数量，根据指定的参数的hash的结果分散在0-2 31-1 之间

​ 一致性哈希（Consistent Hashing）是一种在分布式系统中用于负载均衡的技术。它的主要目标是在动态添加或删除服务器时，最小化已经存在的键-值对与服务器之间的映射关系的变化。

在传统的哈希表中，键通过哈希函数映射到一组固定的桶中，每个桶对应一个特定的服务器或节点。但是，在动态环境中，当节点数量发生变化时，这种静态的映射可能会导致大量的数据迁移，影响系统性能。

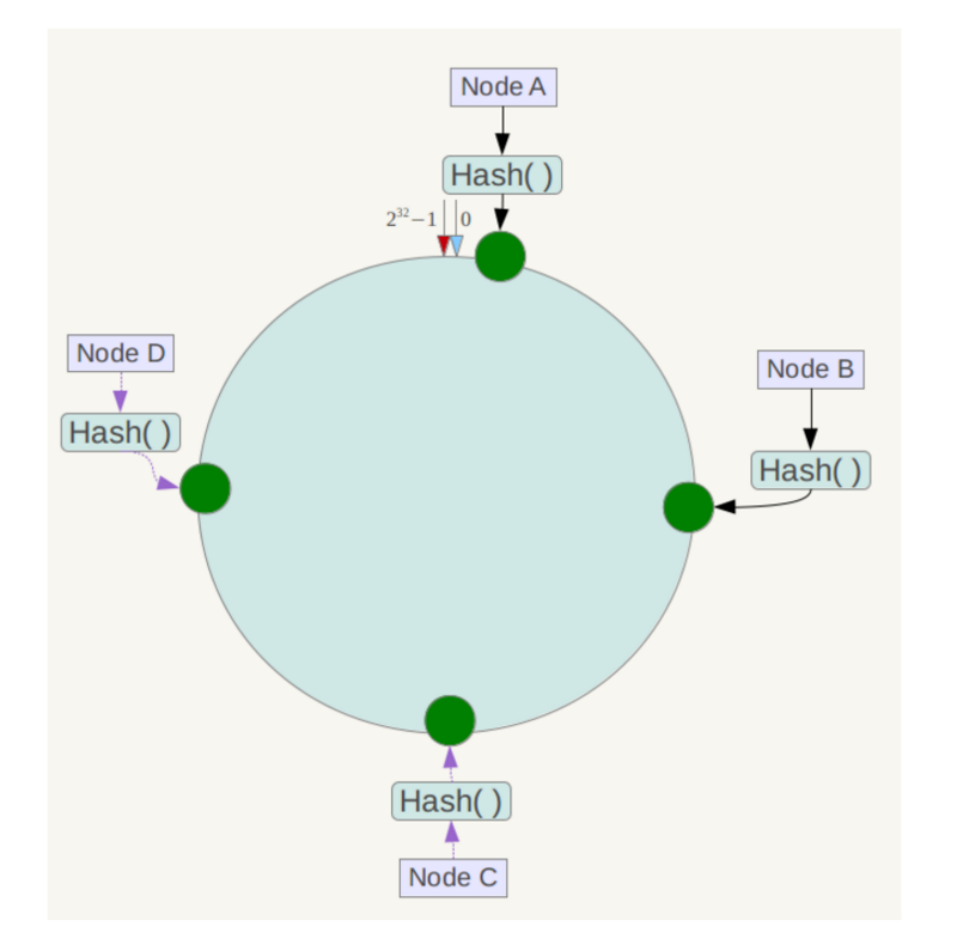

​ 一致性哈希通过引入虚拟节点（Virtual Nodes）和一种特殊的哈希函数来解决这个问题。具体来说，一致性哈希将哈希空间映射到一个环上，每个服务器或节点在环上对应一个位置。虚拟节点是对实际节点的多次复制，每个节点对应多个虚拟节点，它们也均匀地分布在环上。

​ 当需要存储或检索数据时，首先将数据的键哈希到环上的一个位置，然后沿着环顺时针查找，直到找到第一个不小于该位置的节点，这个节点就是负责处理这个键的节点。这样做的好处是，当节点被添加或删除时，只有部分数据会受到影响，大部分数据仍然映射到原来的节点上，从而减少了数据迁移的开销。

​ 一致性哈希在构建分布式缓存、分布式数据库等系统时广泛应用，能够提高系统的可扩展性和容错性。

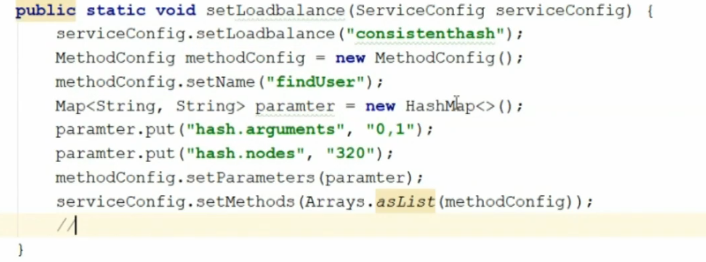

image-20220728222535490

image-20220728222812973

容错

Dubbo 官方目前支持以下容错策略：

  1. 失败自动切换：调用失败后基于retries=“2” 属性重试其它服务器
  2. 快速失败：快速失败，只发起一次调用，失败立即报错。
  3. 勿略失败：失败后勿略，不抛出异常给客户端。
  4. 失败重试：失败自动恢复，后台记录失败请求，定时重发。通常用于消息通知操作
  5. **并行调用: **只要一个成功即返回，并行调用指定数量机器，可通过 forks=”2” 来设置最大并行数。
  6. 广播调用：广播调用所有提供者，逐个调用，任意一台报错则报错

异步调用

异步调用是指发起远程调用之后获取结果的方式。

  1. 同步等待结果返回（默认）
  2. 异步等待结果返回
  3. 不需要返回结果

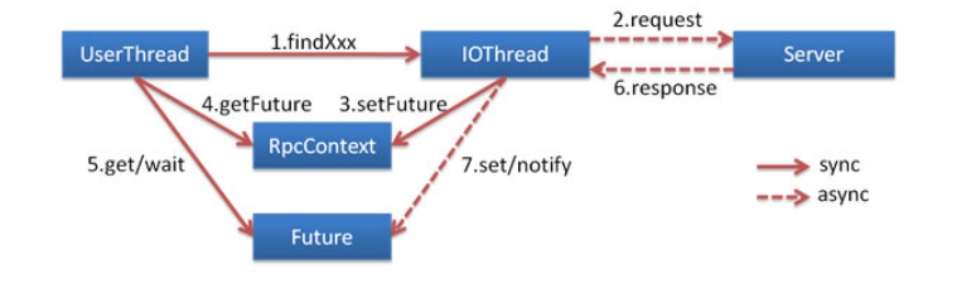

Dubbo 中关于异步等待结果返回的实现流程如下图：

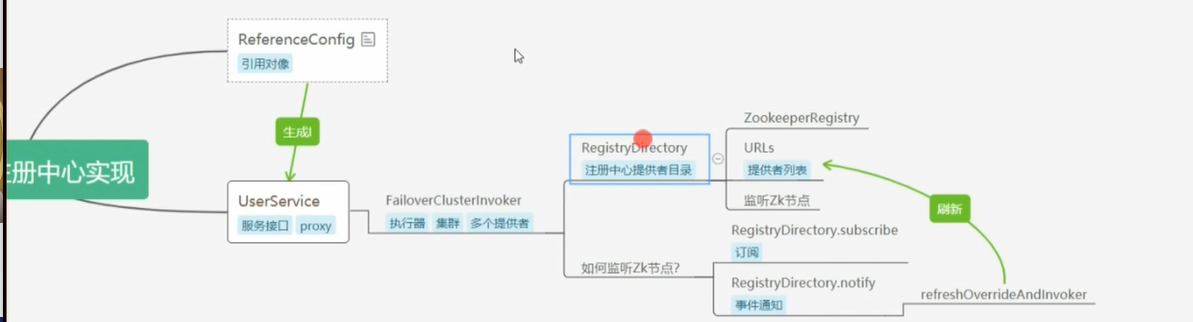

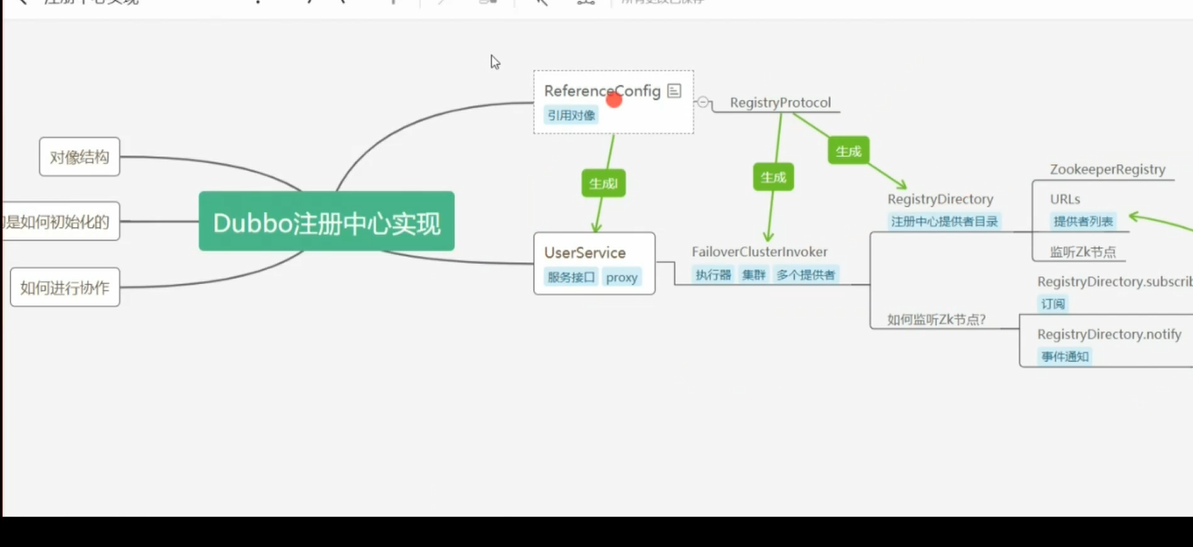

消费者订阅原理

image-20220702122859080

image-20220702124112036

什么是Dubbo

​ Dubbo 是一款高性能、轻量级的开源 Java RPC 框架,核心功能包含服务自动发现与注册、负载均衡、高可用容错、降级、服务监控等。让开发者像调用本地方法一样去调用远程服务，无需关注底层细节，支持SPI做可插拔配置（选择用那种底层通信协议：默认dubbo协议，REST、Hession、Http、WebService、Thrift、gRpc）
